A大学 就職支援室

カテゴリー名 教育施設
施工 2017/03/12
機種 F-170R
地域 岐阜県
業種 教育施設(私立大学)

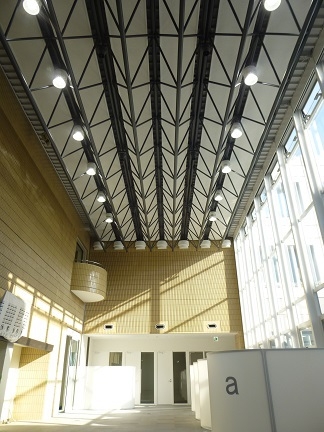

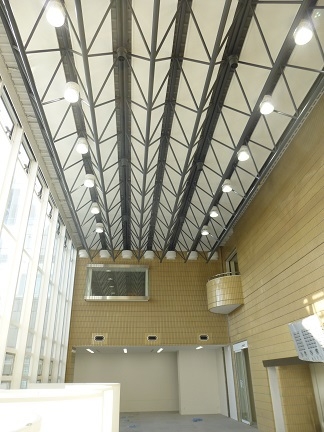

① 約7mのホールに就職支援コーナーが設置されることに伴い導入頂きました。

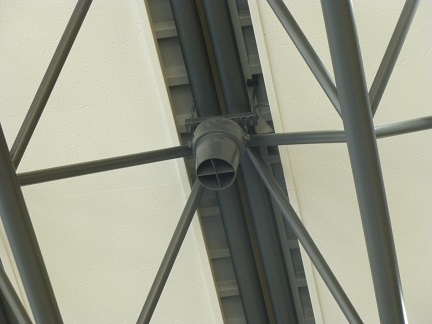

② ファンはトラス状の飾り天井の凹み部に黒塗装を施して設置しています。

一覧へ戻る

効果計測
立地・面積 約150㎡ 天井高さ 7.0m
設置機種 F-170R 計測日 2017/03/16
効果計測状況

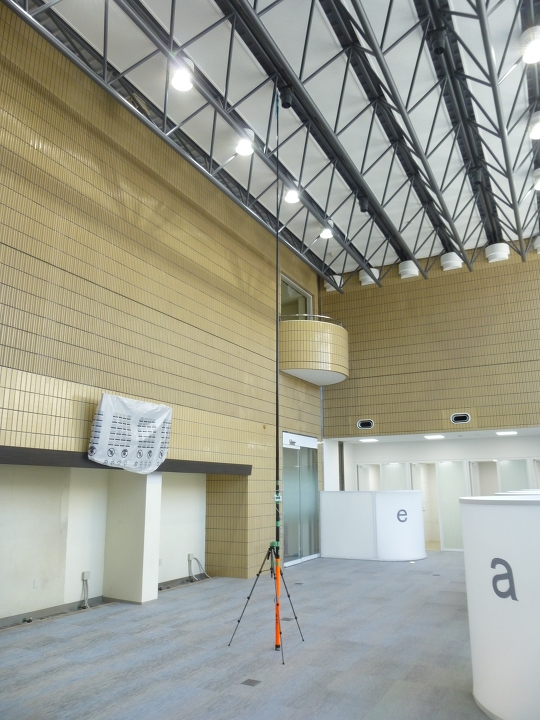

7mのポールの2点(FL+7mとFL+0.5m)に温度センサーを配置し、エアコンのON・OFFによる
2点の温度変化を計測する方法。

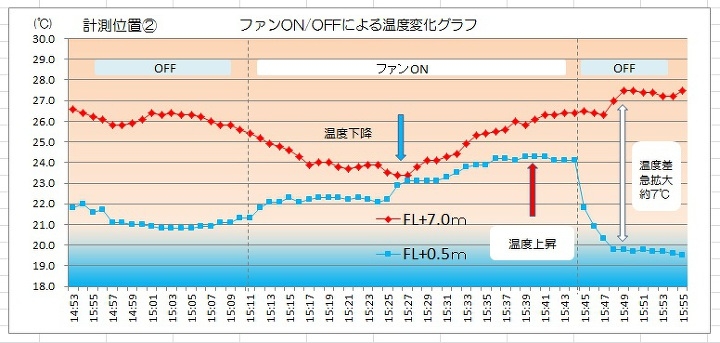

計測ポイント②の温度グラフ
ファン運転前の上下温度差は約5℃有りますが、床付近温度は今までのファン運転による熱循環の
影響もあって20℃以上確保された状態での計測です。ファン運転で天井付近温度が2~3℃下降し、
逆に床付近温度が2~3℃昇温し、上下の温度差は約1℃程度にまで圧縮されています。循環ファン
の気流により熱の置換が進行した結果と判断します。また30分後にファンを運転停止にしますと
床面温度は4℃程急下降することから、循環気流が有効に機能していることが解ります。
