Nマンション 集会室

カテゴリー名 住宅マンション
施工 2014/09/04
機種 F-170R
地域 神奈川県横浜市
業種 マンション

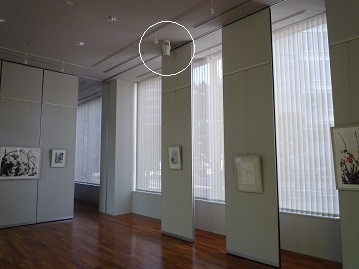

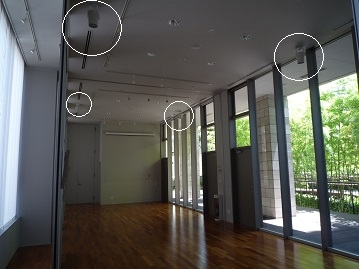

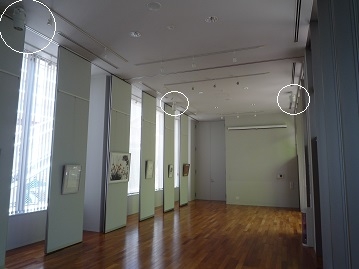

① 天井高さ4.2mで両壁面が開口仕様の集会施設です。ブリーズラインから空調熱が供給されるようになっています。冬期はどうしてもコールドドラフトの影響で足元の熱環境が厳しくなります。
エコシルフィの下降旋回噴流で天井部に集まる暖気をダイレクトに足元に還流させています。

② 『寒い。!』というクレームが設置以降なくなりました。

一覧へ戻る

効果計測
立地・面積 約140㎡ 天井高さ 4.3m
設置機種 F-170R 計測日 2015/01/20
計測状況1

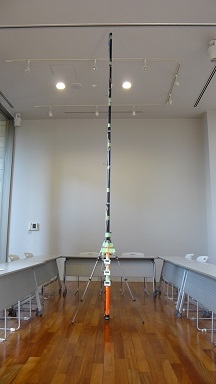

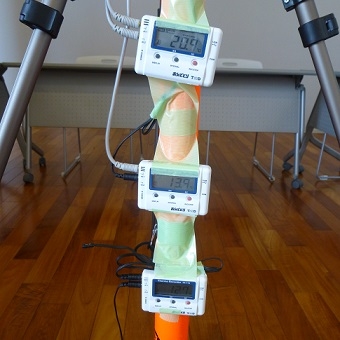

集会室中央にポールを立て、垂直6点の温度センサーで変化を計測しました。

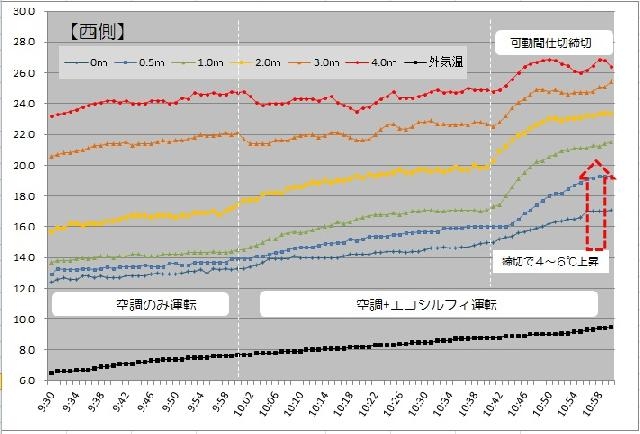

温度グラフ
計測条件 1
30分の先行空調機のみの運転中はFL0m〜FL+1mは13℃〜14℃でそれ以上は昇温しません。
計測条件 2
細長い集会室空間は通常可動間仕切で区画されて使用されますが、まず隣接の無空調空間と半解放状態でエコシルフィ運転で計測しました。
緩やかに温度上昇しますが、半解放の隣接無空調空間との温度差換気が進行して昇温は3℃程度で大幅な改善は確認できません。
計測条件 3
計測エリアと隣接無空調空間を間仕切りで完全区画して計測しました。
FL0m〜FL+1m間で4℃〜6℃の温度上昇を確認しました。
