国立大学法人 C大学 F号館教室

カテゴリー名 教育施設
施工 2010/02/15
機種 F-170R
地域 千葉県
業種 教育機関

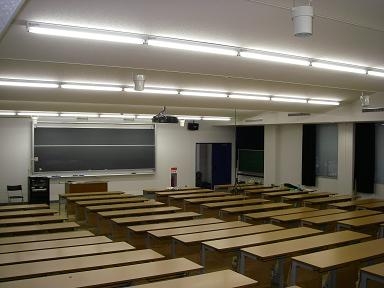

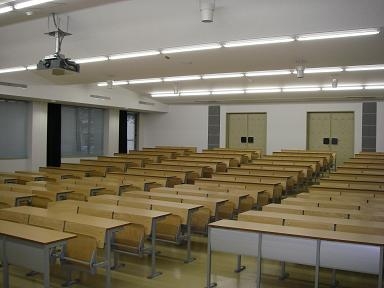

① ファンは動線の上部天井に配置しています。エコシルフィの旋回気流は渦を創り旋回中心に空気を集める性質があるために広がりにくく直線的な下降噴流となるために下部の机にドラフト感を与えません。

一覧へ戻る

国立大学法人 C大学 F号館
立地・面積 約200㎡ 天井高さ 3.4m
設置機種 F‐170R 計測日 2010/03/15
温熱環境改善目的でエコシルフィを導入頂きましたので設置後に
効果確認の温度計測を実施いたしました。

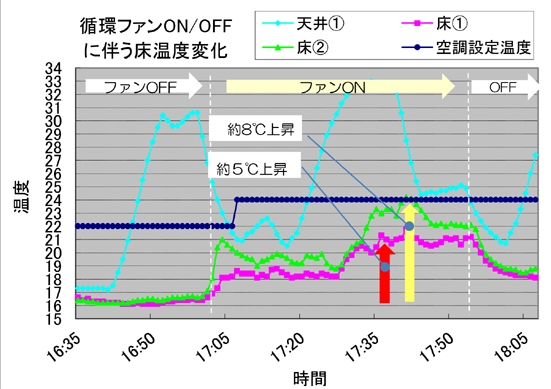

循環ファン運転に伴う温度変化
計測当日は外気温17.4℃と暖かい日であったため、暖房設定温度を24℃
として計測いたしました。

【計測結果】
床①・・・教壇付近の床付近温度 (FL+10㎝)
床②・・・教室中央部の床付近温度(FL+10㎝)
エコシルフィ運転で教壇付近床面で約5℃、教室中央部床面で約7℃の温度上昇を確認いたしました。

循環ファンエコシルフィの拡散しにくい微風が強制対流を発生させて還流効果を生み天井付近に滞留している暖気を足元に搬送し空調効果を改善していることが確認できました。
