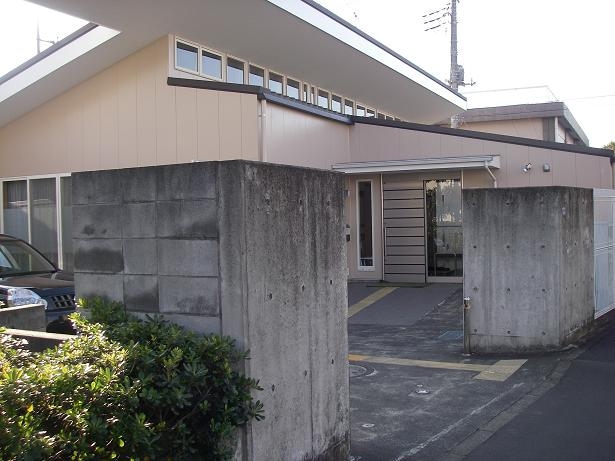

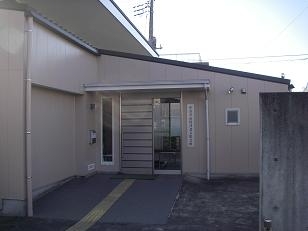

K市 北町5丁目集会所

カテゴリー名 公共施設
施工 2011/12/15
機種 F-170R
地域 東京都
業種 公共施設

① 設置前
切妻の部屋壁(FL+3500位置)にサーキュレータ用ファンが設置
されていましたが十分な効果が得られていませんでした。

② 設置後

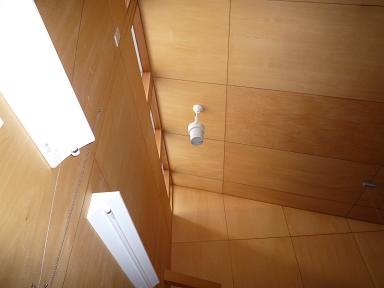

切妻の天井トップ位置付近(FL+4700付近)にエコシルフィを
設置いたしました。

一覧へ戻る

K市 北町5丁目集会所 効果測定
立地・面積 約50㎡ 天井高さ 4.8m
設置機種 F-170R 計測日 2011/12/27
既設サーキュレーターを撤去してエコシルフィを新設しまし
たので、その効果確認のために温度測定を実施しました。
既設サーキュレーターがFL+3.5m付近の壁面に設備されていましたが
期待するような効果が得られておりませんでした。

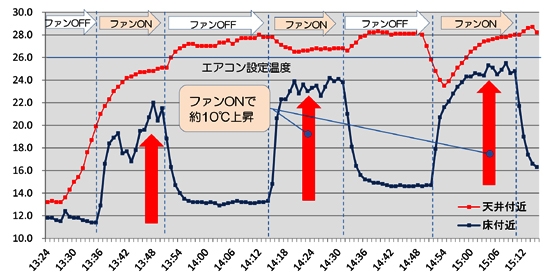

エコシルフィをFL+4.5m付近の天井に設置して、エアコン運転しなが
らファンのON/OFFを繰り返して天井面と床面の温度変化を計測して、
改善効果を確認いたしました。
ファンONで約10℃近く床温急上昇し、OFFで急下降しており、効果が顕著に確認されました。
