環境省 環境調査研修所 国際研修棟 大セミナー室

カテゴリー名 公共施設
施工 2010/03/17
機種 F-170R/F-170G
地域 埼玉県
業種 公共機関

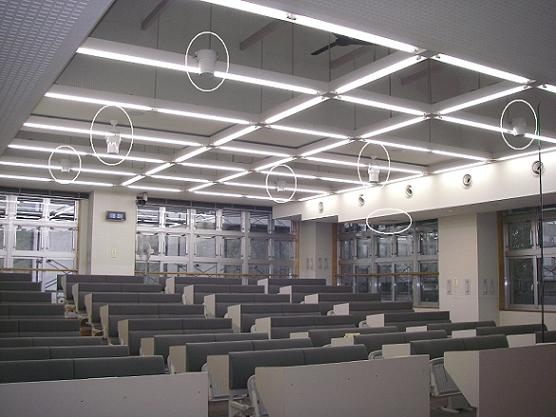

① 昨年3月設置の講堂で、研修生から「寒い」というクレームが発生しなかったことの評価を得て、リピート導入いただきました。
セミナー室天井部の2ヶ所のトップライト吹き抜けにシーリングファンが設置されており、事前調査で床上2mまでの搬送能力が確認できたので、これを生かして床面まで確実に暖気搬送できるエコシルフィで、大セミナー室全体の温熱環境改善が可能となりました。

埋込型・吊装置型・照明ラック直付型の3タイプにて設置いたしました。

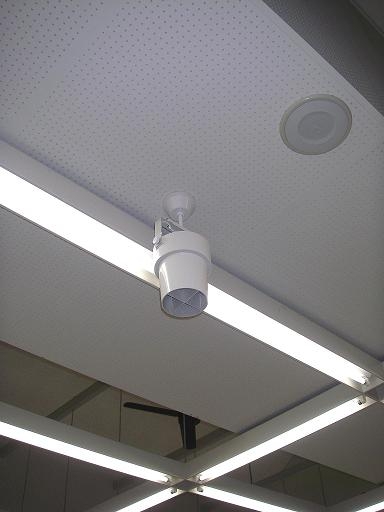

② 天井仕上げにより照明ラック固定式、天井埋込式、吊治具使用式の3種
方法にて設置しています。

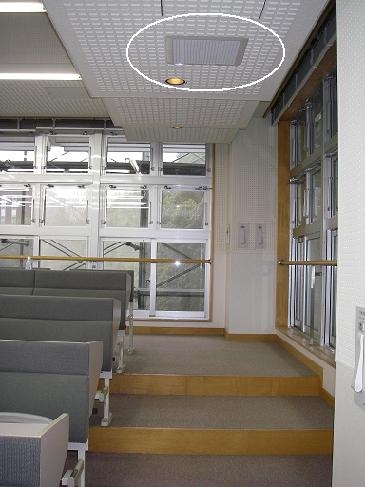

③ 埋込み式タイプ。

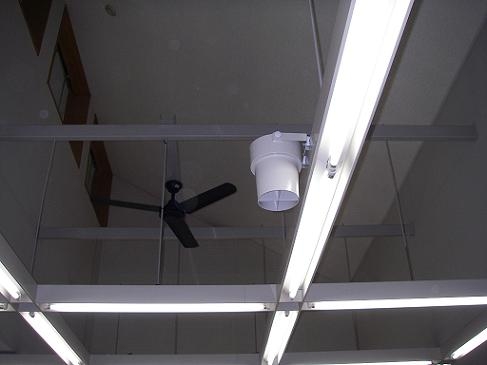

④ トップライト部に既設プロペラファンがあり、計測結果からFL+2mまでは天井暖気を搬送していましたので残置して照明ラックにエコシルフィ
を抱かせ最後の一押しをさせて効果を得ています。

⑤ 吊治具タイプ。

一覧へ戻る

環境省 環境調査研修所 国際研修棟 大セミナー室
立地・面積 約175㎡ 天井高さ 約2.6〜7.2m
設置機種 F-170R×9台 F-170G×1台 計測日 2010/03/29

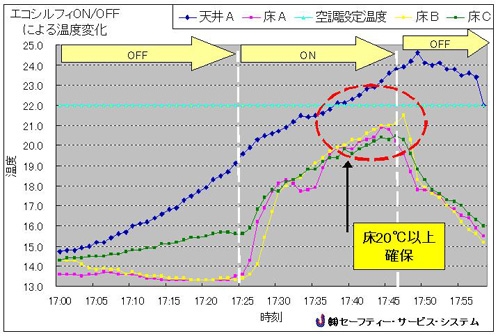

温度改善データ
エコシルフィONで15分後に「最大床A7.4℃/床B8.2℃/床C4.9℃」それぞれ上昇して、20℃以上確保出来ました。

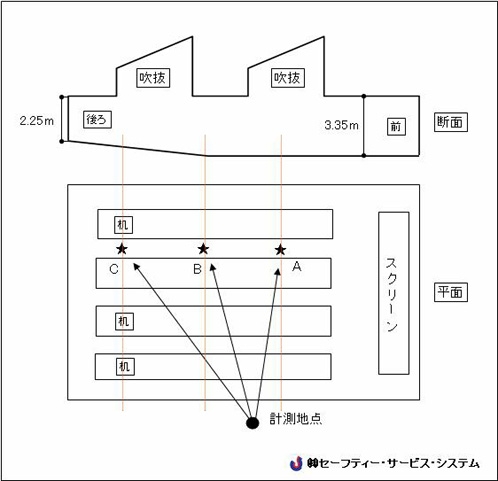

※計測地点:下 平面図・断面図参照

ファンの拡散しにくい微風が強制対流を発生させて還流効果を生み天井付近に溜まる比重の軽い暖気を、冷えを敏感に感じる足元まで搬送し、空調熱を有効的に使って、空調効果をアップさせることが確認出来ました。結果的に座席が天井面に近い教室後列エリアの熱溜まりも解消しておりますので従来よりも快適な温熱環境になりました。
