国立大学法人 T大学 医学部 1号館  階段教室 全2教室

カテゴリー名 教育施設
施工 2010/02/21
機種 F-170R
地域 東京都
業種 教育機関

① 歴史の重みを感じさせる建物外観です。
大・小階段講義室共に視野が開けるように急勾配の造りとなっており、
階段を上下すると大きな温度差のあることを容易に体感出来ます。

② 2月25日、26日の前期試験でさっそくご使用いただきまして、
施設係のご担当者様から「かなり効いてますよ!!」とお褒めのお言葉を頂戴いたしました。ありがたい限りでございます。

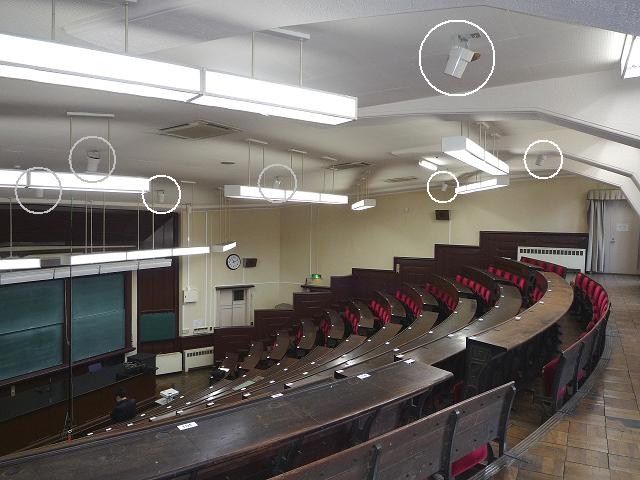

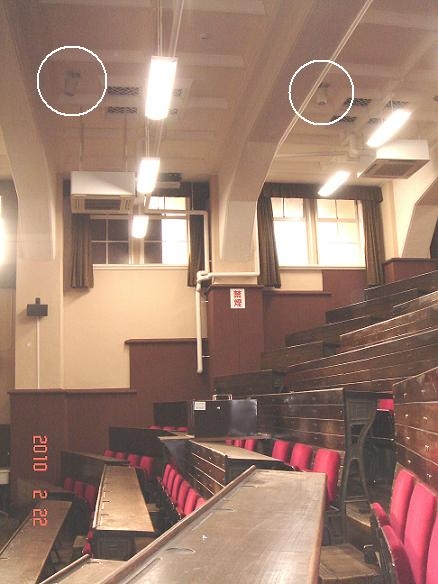

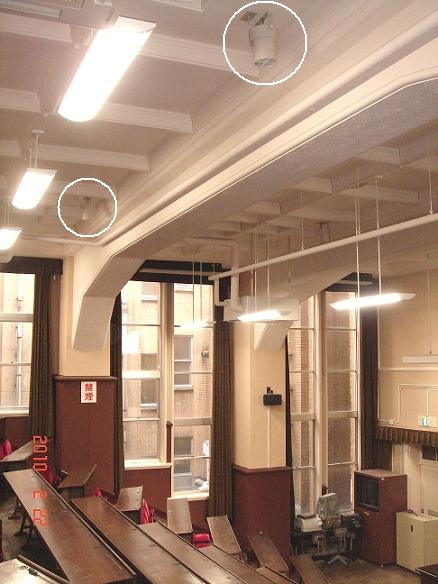

④ 階段教室の温熱問題は教壇付近の冷え、上段部の熱だまりによる
暑過ぎと極端に問題が顕在化します。搬送ファンで上段部熱を
下段部に搬送しています。

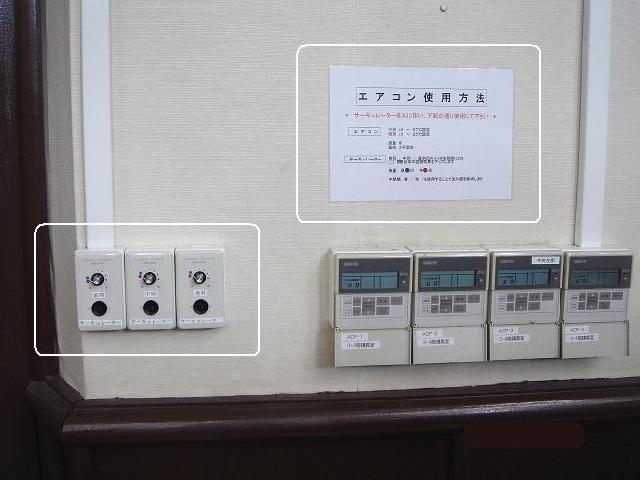

⑤ 効果的に活用頂くためにエアコンとの併用方法等について
簡単利用マニュアルを貼らせて頂きました。

一覧へ戻る

国立大学法人 T大学 医学部 1号館 階段教室
立地・面積 小講堂:約180平方メートル 大講堂:250平方メートル 天井高さ 小講堂:3.0〜6.4m 大講堂:2.9〜5.8m
設置機種 小講堂:F-170RX6台 大講堂:F-170RX10台 計測日 2010/03/03

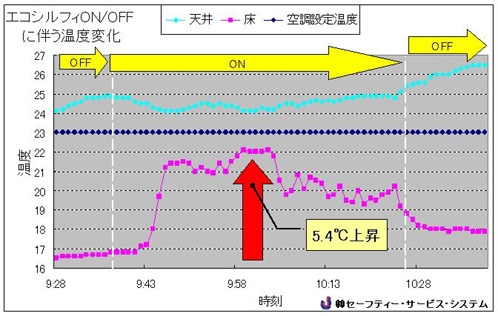

小講堂 温度改善データ
9時に空調運転を開始して30分後でも床付近は16.7℃で、空調の効果が出にくい環境です。
エコシルフィON後、風量ボリュームを「中」より少し強めで床付近が最大5.4℃上昇して約22℃になりました。その後、風量ボリュームを「中」に下げましたが20℃程度を維持しています。

ファンの拡散しにくい微風が強制対流を発生させて還流効果を生み、天井付近に溜まる比重の軽い暖気を、冷えを敏感に感じる足元まで搬送し、空調熱を有効的に使って、空調効果をアップさせることが確認出来ました。
結果的に座席が天井面に近い教室後列エリアの熱溜まりも解消致しておりますので従来よりも快適な温熱環境になりました。

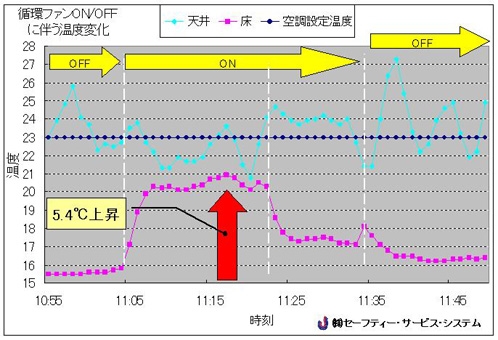

大講堂 温度改善データ
10時に空調運転を開始して約1時間後でも床付近は15.5℃で、空調の効果が出にくい環境です。エコシルフィON後、風量ボリュームを「中」で床付近が最大5.4℃上昇して約21℃になりました。その後、エコシルフィの運転音を最大限に配慮した風量ボリューム(「弱」付近)に下げると約17℃になりましたが、エコシルフィ運転前と比較すると2℃上昇しております。

ファンの拡散しにくい微風が強制対流を発生させて還流効果を生み、天井付近に溜まる比重の軽い暖気を、冷えを敏感に感じる足元まで搬送し、空調熱を有効的に使って、空調効果をアップさせることが確認出来ました。
結果的に座席が天井面に近い教室後列エリアの熱黙りも解消致しておりますので従来よりも快適な温熱環境になりました。
